Hi，我是大蕾，
一名扎根在活性炭与水处理领域的一线科研人。
专栏写到这一篇，后台被问到最多的问题，已经从"孔结构怎么看"转向了一个更靠近化学本质的层面——活性炭表面的那些官能团，到底是什么？它对吸附性能的贡献有多大？如何准确定量表征？
BET和DFT解决的是物理吸附问题——孔道提供了"容纳空间"；而表面官能团，决定了化学吸附的走向——它掌控着活性炭会优先与谁结合、结合强度有多高，甚至结合后是否引发后续化学反应。
今天这篇文章，是我在官能团这块整理的一份系统笔记。从"是什么"到"为什么重要"，再到"怎么测"和"表面有哪些角色"，我尽力讲清楚。
PS：这篇文章会很长，建议先收藏再慢慢看
01
官能团是什么？
——碳骨架边缘的化学活性中心
如果把活性炭巨大的比表面积和丰富的孔道视作物理吸附的相界面，那么表面官能团就是嫁接在这个界面上的一系列化学活性中心。

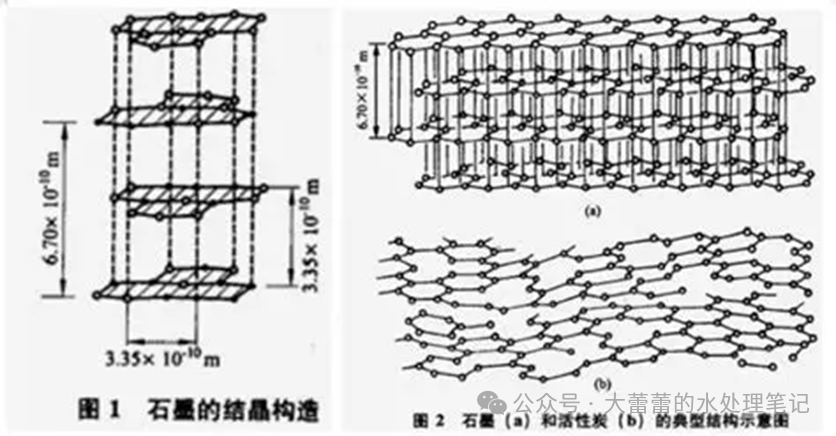

从分子结构上看，活性炭的基体主要由类石墨微晶构成。在微晶层面，边缘位、棱角位和各种结构缺陷处的碳原子并非完全以sp²杂化方式饱和成键，而是存在大量悬挂键或不饱和价态。这些高能位点在材料制备、活化或后处理过程中，极易与氧、氮、硫、磷等杂原子发生化学键合，形成具有一定几何构型和电子结构的原子基团——即官能团。
正是这些杂原子基团，使原本化学惰性强、表面疏水的碳材料，呈现出可调的酸碱特性、亲疏水特性、表面电荷状态以及特定的络合与氧化还原反应活性，从而具备了选择性吸附或催化目标分子的能力。
02
探究官能团
是吸附材料的必修课
很多人会提出一个朴素但本质的问题："把比表面积和孔容做到极致不就行了？为何还要执着于官能团分析？"
这个问题可以从三个核心层面来回答：
第一，决定吸附选择性
物理吸附主要依赖范德华力，选择性通常不高；而化学吸附天生具有特异性。
•极性-极性匹配：表面羧基（–COOH）、酚羟基（Ar–OH）等极性基团可通过氢键及酸碱对相互作用，高效捕获水中的极性有机物或重金属含氧阴离子。而非极性碳骨架表面则倾向吸附非极性分子。
•软硬酸碱规则（HSAB）：这是预测吸附选择性的重要理论依据。以羧基等硬碱性含氧官能团为主导的活性炭表面，通常表现出显著的硬碱特征，对Pb²⁺、Cd²⁺等"硬酸"类重金属离子亲和力高；而经巯基化修饰引入"软碱"位点后，对Hg²⁺、Ag⁺等"软酸"离子表现出极高的专一性吸附。
第二，丰富作用机理
表面上丰富的官能团能将吸附过程从单纯的物理富集，升级为多种化学作用协同：
•离子交换：表面去质子化的酯基（–COO⁻） 与磺酸根离子（ –SO₃⁻） 等，可定量交换液相中的阳离子。
•表面络合与螯合：相邻的羧基和酚羟基、或引入的氨基（–NH₂）、巯基（–SH），能与重金属离子形成五元环或六元环状螯合物，显著增强吸附稳定性。例如，氨基与Cu²⁺形成经典的铜氨络合物，键能远高于普通物理吸附。
•催化活化与降解：酮基（>C=O）、醌基（如邻醌 O=C₆H₄=O）、吡啶氮等可作为电子传递介质，参与非均相催化氧化过程。某些富含醌型官能团的活性炭，自身就能催化过氧化氢产生 ·OH 自由基，将吸附在表面的有机污染物原位矿化。
第三，调控宏观使用性能
•表面荷电状态与零电荷点（pHpzc）：表面净电荷的正负由溶液pH与材料pHpzc的相对大小直接决定——当pH > pHpzc时表面带负电，利于静电吸附阳离子；当pH < pHpzc时表面带正电，利于吸附阴离子。酸性官能团占比高的炭通常具有较低的pHpzc值，因此在大多数中性至碱性水处理工况下净带负电，适于去除阳离子型污染物；而富含碱性官能团的炭pHpzc较高，在酸性条件下捕获阴离子的效率更高。
•亲疏水平衡：高密度羧基等强极性基团会显著增强吸湿性，对水相应用有利，但对高湿度气相吸附则可能因水分子竞争占据活性位而导致性能下降。
•二次功能化平台：表面官能团（尤其是羧基（–COOH）、羟基（–OH）、氨基（–NH₂））可作为化学"把手"，通过共价接枝引入杀菌季铵盐、分子印迹识别位点或荧光探针，实现功能复合。
03
常用的官能团表征方法
官能团的类型与数量无法直接观察，必须借助多手段联合分析，互验互校。目前主流方法分为化学湿法与光谱/能谱法。
定性、定量与半定量的"黄金组合"
3.1 Boehm滴定法（化学定量）
这是应用最早且最经济的酸性含氧官能团定量方法。其原理基于不同酸强度的表面基团与不同碱度的反应物发生选择性中和：
•NaHCO₃溶液（利用H₂CO₃的pKa₁≈6.4）选择性地中和酸性强于碳酸的表面基团，主要为羧基（因羧基的酸性显著强于碳酸），亦包括水解后的酸酐（–C(O)–O–C(O)–）等；
•Na₂CO₃溶液（pKa~10.3）可中和羧基与内酯基（环状–C(O)–O–）；
•NaOH溶液（强碱）可中和羧基、内酯基与酚羟基。
通过各碱液消耗量的差值，反算三类酸性基团的数量。局限性：无法区分碱性官能团，且对孔内传质缓慢的超微孔炭存在扩散限制导致的偏差。
3.2 傅里叶变换红外光谱（FTIR）
定性鉴别的首选。官能团的特征振动模式会在中红外区（4000–400 cm⁻¹）产生吸收峰。例如，羧基中 >C=O 的伸缩振动在~1710 cm⁻¹，内酯基在~1740 cm⁻¹，醌类及共轭酮的>C=O 约在1550–1680 cm⁻¹，酚羟基的 C–O 伸缩在~1200 cm⁻¹。近年来，TGA-FTIR联用技术可在程序升温条件下实时监测热分解产物（CO、CO₂）的红外信号，实现含氧基团的进一步定量。
3.3 X射线光电子能谱（XPS）
一种直接检测表面元素组成与化学态的半定量方法。通过分析C1s、O1s、N1s等谱图并进行分峰拟合，可区分出C–C/C=C、C–O（羟基/醚）、C=O（羰基/醌基）、O–C=O（羧基/内酯基）以及吡啶氮（六元环内C₅H₅N型氮）、吡咯氮（五元环内C₄H₄NH型氮）、季铵氮（–N⁺R₃）等不同化学态的占比。尤其对含氮官能团的解析，XPS几乎是不可或缺的工具。
3.4 程序升温脱附（TPD）
在惰性气流下以恒定速率加热样品，特定官能团会在各自特征温度区分解，释放出CO或CO₂：
•羧酸、内酯等在较低温度区分解为CO₂；
•酚羟基、羰基/醌基等在较高温度区分解为CO。
通过积分脱附气体浓度，可定量区分不同稳定性级别的含氧基团，常作为Boehm法的重要补充。
3.5 零电荷点（pHpzc）测定
通过质量滴定或pH漂移实验，确定材料表面净电荷为零的pH值。该值能直观反映在当前状态下，材料在特定pH环境中优先表现为阳离子还是阴离子交换体，对工艺操作pH的选定有直接指导意义。
04
活性炭表面官能团的种类
与理化特性
活性炭表面官能团以含氧官能团为主体，含氮官能团是性能调控的关键变量。
4.1 含氧官能团（主导酸碱性与亲水性）
•羧基（–COOH）：酸性最强，是阳离子交换容量的主要贡献者。热稳定性较低，在约200–400℃发生脱羧反应，分解释放出CO₂。可被NaHCO₃专一性滴定。
•内酯基（环状–C(O)–O–）：酸性，水解可开环生成羧基和酚羟基。热稳定性略高于羧基，能被Na₂CO₃与NaOH滴定。
•酚羟基（Ar–OH）：弱酸性，热稳定性较好，在TPD中通常在约600–700℃区间分解释放出CO，具体温度范围受升温速率与碳基体催化效应影响。仅能被强碱NaOH中和。
•羰基/醌基（>C=O）：一般呈中性或极弱碱性。醌基是重要的氧化还原活性中心，可参与可逆的电子传递。热稳定性高，约在800℃附近分解释放CO。
•酸酐（–C(O)–O–C(O)–）：由相邻羧基在活化或热处理过程中脱水缩合而成，遇水可逆，重新解离为两个羧基。
一个重要现象：在约200℃的低温热处理阶段，磷酸等活化剂残留物可能催化内酯基向羧基转化；而超过1000℃的高温处理则几乎能清除全部含氧酸性官能团，使表面趋于完全疏水。
4.2 碱性官能团
活性炭的碱性主要来源于两种构型：
•离域π电子体系：无杂原子时，石墨微晶层面上的π电子云可作为路易斯碱，吸附质子（H⁺），这是未经任何修饰的活性炭仍显碱性的根源。
•含氮官能团：通过氨气高温处理或含氮前驱体引入。主要包括：
•吡啶氮（六元环内C₅H₅N型氮）：提供孤对电子，碱性；
•吡咯氮（五元环内C₄H₄NH型氮）：弱碱性；
•季铵氮（–N⁺R₃）：带永久正电荷，强阴离子交换位点；
•氨基（–NH₂）：碱性，同时是重要的接枝反应锚点。
•吡喃酮型结构：某些含氧基团以特定环状排列（如吡喃酮）时被认为可呈现碱性，但其碱性起源（氧原子孤对电子还是离域π电子）目前学界仍有不同观点。
4.3 其他杂原子官能团
•含磷官能团：由磷酸活化法引入，多以C–O–P、C–P键或磷酸酯/多磷酸酯桥连形态存在。它们能显著提升材料的亲水性、抗高温氧化能力，并对Pb²⁺等重金属离子表现出特殊的络合亲和力。
•含硫官能团：通过H₂S、SO₂或巯基乙酸等试剂改性引入，形式包括硫醚（–S–）、砜（–SO₂–）、磺酸基（–SO₃H）及巯基（–SH）。巯基对Hg²⁺、Pb²⁺、Cd²⁺等具有极强的配位驱动吸附力，是定向除汞等特种炭的核心设计基团。
📌 本文配套资料《活性炭表面官能团亲疏水汇总表》，可在公众号主页菜单【资料领取】获取。如有疏漏，欢迎私信大蕾补充。
回到开篇的问题，研究这些官能团的终极目标是服务于实际应用。在此分享三点工程经验：
1.切忌盲目追求总酸度。一方面，过高密度的酸性基团会向水相持续释放H⁺，导致出水pH异常波动；另一方面，部分含氧酸性基团在运行中可能逐渐脱落，转化为溶解性有机碳（DOC），造成出水二次污染。
2.不同粒径的同批次炭，表面化学不均一性客观存在。细粒径组分常富集更多边缘缺陷位，官能团含量和种类可能与粗组分差异显著，实验结果的异常波动往往源于此。
3.活性炭具有"化学记忆"。长期存放导致的缓慢表面氧化、不当再生后的官能团重构，都会使炭的吸附行为逐步偏离初始参数，这是再生炭性能衰减的核心化学原因。
从BET的物理结构到XPS的表面化学，我们才算真正完成了对活性炭的完整认知。掌握官能团的分析与调控，就等于掌握了定制高性能吸附剂的化学钥匙。
你在研究或工程实践中，是否遇到过因官能团种类或含量差异，导致吸附性能出现大幅偏差的情况？欢迎在评论区聊聊你的观察。也许下一个值得深挖的方向，就在这些讨论里悄悄成型。
14011002000166号
